UVEX3 N2

PostPosted: Mon Jan 07, 2019 8:01 am
by Dubreuil Pierre
First light of UVEX V3 N°2 spectrograph...

Première lumière du spectrographe UVEX (UltraViolet Explorer), le 27 décembre 2018 .

Bonjour à tous
Après le 1er prototype de Christian
Le 2eme prototype UVEX3 est opérationnel

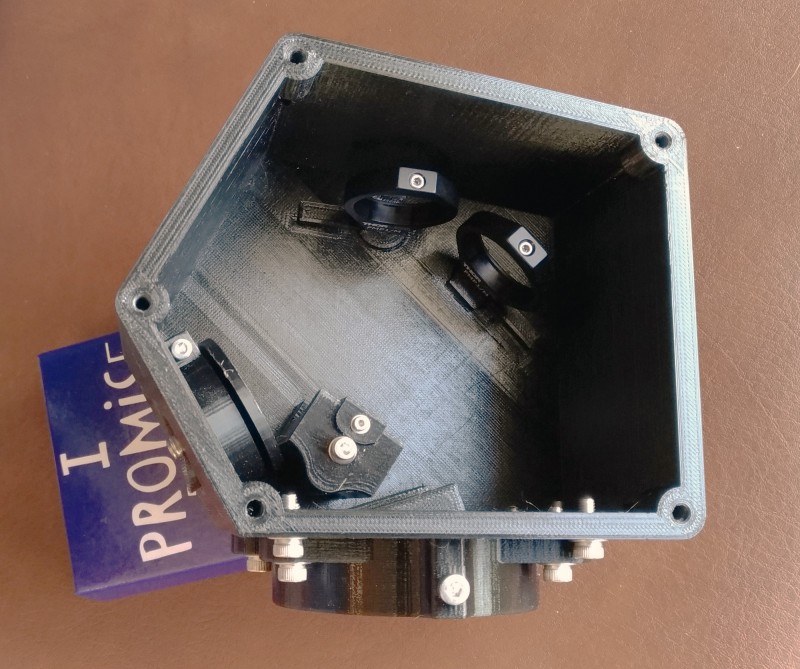

interieur optique.jpg
montage optique
interieur optique.jpg (130.47 KiB) Viewed 4713 times

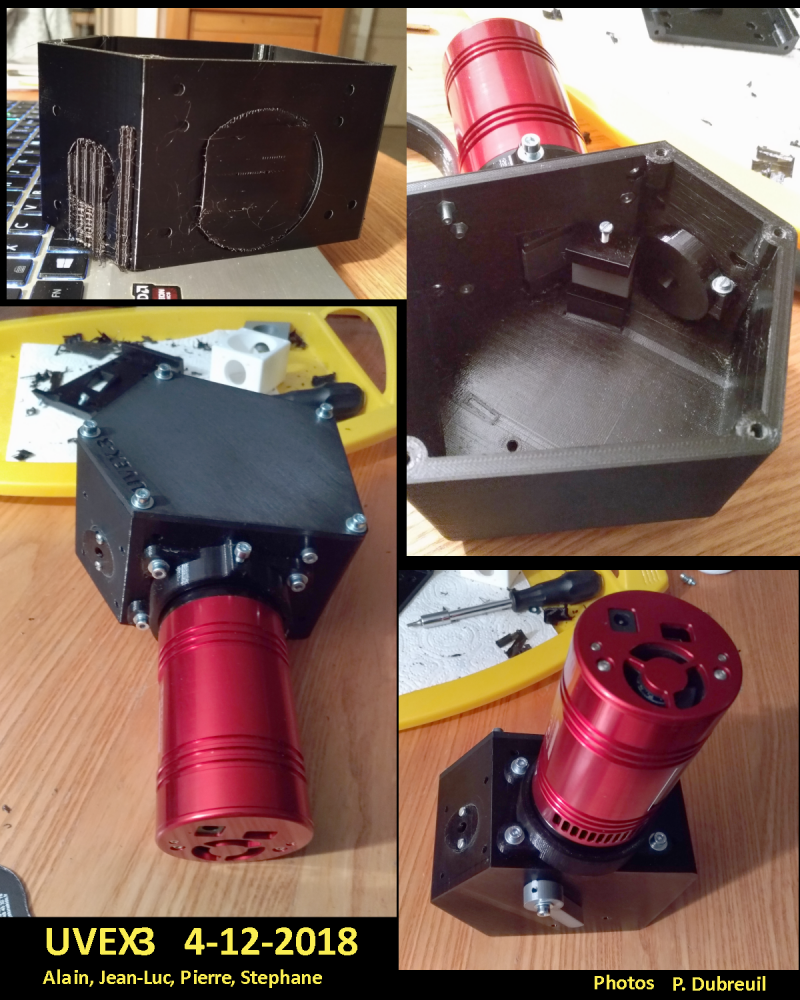

Imprimé le 4/12/2018 (14h30 !) , en attente des éléments optiques.
UVEX3 imprimé 4-12-2018.png
imprimé le 4/12/2018 (durée 14h30 !)
UVEX3 imprimé 4-12-2018.png (1013.21 KiB) Viewed 4713 times


Les premiers réglages se sont passés à l'observatoire de Calern, où pour l'occasion Christian nous a guidés par téléphone dans la démarche.
Pas évident a priori, mais une notice décrivant le processus est en cours de rédaction par Christian.
L'occasion de se rassembler au T400 de Calern avec l'équipe Nice People (Stephane absent mais acteur aussi )
Le télescope F/D=5 n'était pas optimum mais les réglages (par une température de 0°C , UVEX3 givré de blanc !) étaient prometteurs.
L'equipe à Calern

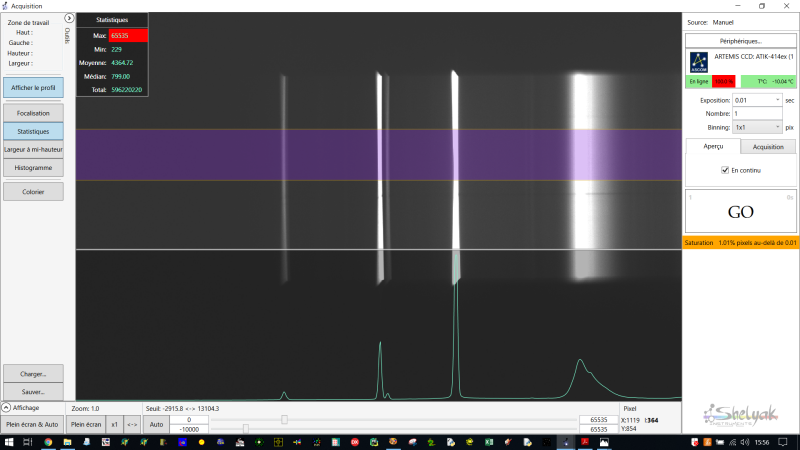

Acquisition lampe calibration
lampe fluo  zone UV.PNG
Acquisition d'un spectre d'une lampe fluo-compact dans l'UV
lampe fluo zone UV.PNG (135.8 KiB) Viewed 4713 times

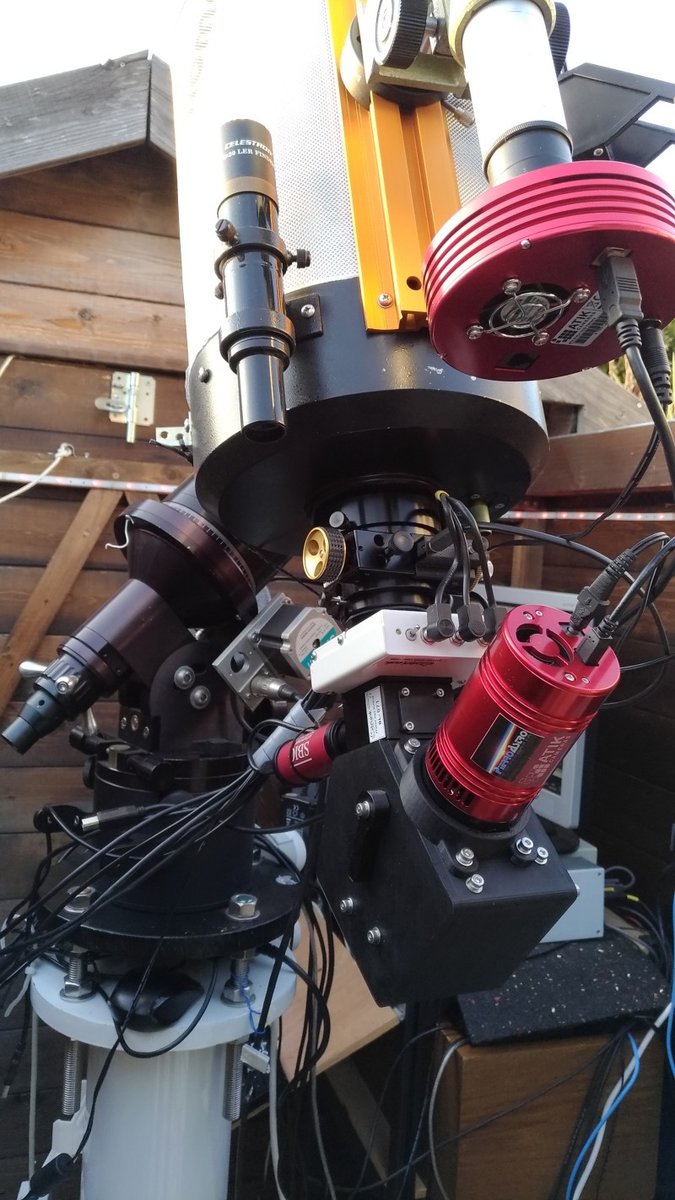

Le lendemain , installation de l'UVEX3 réglé sur C8 , en attente d'acquisition !
UVEX3 sur C8 pour ces premiers spectres le 4/1/2019

le premier spectre traité
qr vul_20190104_726_PDubreuil.png
spectre Qr Vul dans l'UV


Le lendemain soirée spectres dans l'IR de quelques étoiles, mais bien incapable de calibrer cette nouvelle région spectrale !
Heureusement, Christian a analysé et dépouillé ... Il vous présentera ses résultats et conclusions.

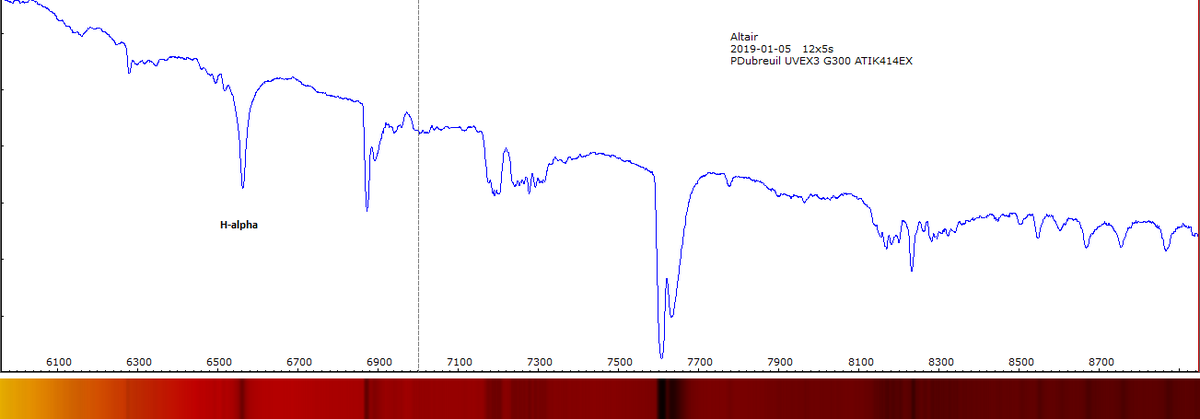

exemple sur Altair
spectre calibré dans l'IR


Année 2019, année UVEX3 !
Pierre, Alain, Jean-Luc, Stéphane

Un merci spécial à Christian Buil de nous avoir permis de participer à l'aventure UVEX avec succès. (et c'est pas fini ! )

Re: UVEX3 N2

PostPosted: Mon Jan 07, 2019 3:28 pm
by Olivier GARDE
Génial Pierre !!!

Cela démontre que ce spectro est reproductible, ce qui est une très bonne chose. Une grande première en spectro amateur avec un instrument de qualité avec des miroirs et qui va très loin dans le bleu....

Le seul problème qui reste de mon point de vue, c'est la calibration en longueur d'onde : faudrait trouver une lampe de calibration qui possède des raies dans le domaine 3200-4500 Å et qui soit facile à intégrer au spectro.

Re: UVEX3 N2

PostPosted: Mon Jan 07, 2019 5:18 pm
by Christian Buil
Excellent travail de l'équipe Brice de Nice qui rend ce projet UVEX3 encore plus concret aujourd'hui. Dans assez peu de temps, fichiers d'impression et notice de montage, de réglage et d'ulisation seront en ligne.

Les observations de Pierre Dubreuil avec son petit C8 sont intéressantes (ce type et ce diamètre est le coeur de cible du projet UVEX). Celles dans l'IR montrent que l'on peut aller assez loin et assez simplement dans cette partie du spectre. Le fait qu'un groupe tiers se soit emparer de cet instrument et observe est pour moi une étape clef.

Voici quelques spectres IR réalisés par Pierre, quasi sa première lumlère avec UVEX3...

QR Vul (étoile Be), spectre dans lequel j'ai rectifié le continuum à l'unité, ce qui permet de mieux analyser le profil des raies :


Un spectre d'une étoile G, qui montre très bien le triplet du calcium au dessus de 850 nm, alors que la raie Halpha est bien nette à 656 nm - l'achromatisme de UVEX3 s'exprime ici (le pouvoir de résolution est de l'ordre de R=850 vers 7500) :


Un spectre de la planète Neptune (toujours la même nuit, le 5 janvier) :


Le problème des lampes d'étalonnage est critique, comme le rappelle Olivier Garde. Dans l'UV les lampes flux-compact avec leurs raies du mercure permettent un étalonnage relativement correct. Ces mêmes lampes (certaines plus que d'autres attention) offrent des raies d'argon, fort commode pour étalonner dans l'IR. Voici par exemple le spectre de la lampe fluo employée par Pierre en l'agitant devant l'ouverture du télescope durant la pose - on voit pas mal de raies d'argon bien fines :


Pour ma part, j'ai trouvé que les lampes fluo-compact de la marque DIALL offrent un magnifique spectre argon dans l'IR. Celui des lampes fluo Ostam est présent, mais bien moins intense, et moins intéressent. Comme j'ai dit dans un fil récent, ces lampes ont vocations à disparaitre, faire des stock).

Christian B

Re: UVEX3 N2

PostPosted: Mon Jan 07, 2019 10:59 pm
by etienne bertrand
Super ce que vous faites !

Pour les lampes, si elles ne se font plus en France, peut être peut on les importer ?

Re: UVEX3 N2

PostPosted: Mon Jan 07, 2019 11:46 pm
by Christian Buil
Oui Etienne, je pense que les restrictions seront moins fortes dans d'autres pays et Amazon devrait être aussi une source. Mais j'aime bien acheter sur place, alors...

Christian

Re: UVEX3 N2

PostPosted: Tue Jan 08, 2019 8:34 pm
by etienne bertrand
Ok je comprends, serait il possible d'avoir un liens internet pour en acheter (ou en message privé si ça fait de la publicité) car je vais me tromper en commandant les lampes. Quelle référence faut il commander ?
Merci

Re: UVEX3 N2

PostPosted: Wed Jan 09, 2019 11:58 pm
by Christian Buil
Etienne, va dans un magasin de bricolage ou grande surface, va au rayon lampe, demande des fluo-compact, et prend une moyenne puissance.
Certaines enseignes ne les font plus (j'ai vu cela chez "casto" sur Paris par exemple). S'il y a le choix, prendre plutôt des lampes fluo de marque Diall comme dit au début du message car elles laissent passer (faiblement heureusement !) la raie du mercure à 3341 A ce qui est pratique pour les réglages et offre des raies d'argon dans le rouge rouge lorsque la lampe est froide. Sinon, il y a plein de référence genre Osram, Domedia (chez Inter-Marché), etc.

Christian

Re: UVEX3 N2

PostPosted: Thu Jan 10, 2019 6:29 am
by Dubreuil Pierre
Bonjour Etienne, Christian

Christian
Ma lampe flu est de marque Domedia (Inter-marché) voici plusieurs annees en arriere.

Etienne
Hier j'ai regardé les offres ampoules inter-marché mais certainement partout ailleurs, elles sont toutes à LED (catastrophe) avec peu d' ampoules de type halogene.

Amazon ( et autres) est la seul solution...

Pierre

Re: UVEX3 N2

PostPosted: Fri Jan 11, 2019 3:17 pm
by JJ Broussat
Bonjour,
Es-ce que des ampoules Diall halogènes GU10 de 40W font l'affaire?
Merci
Jean-Jacques

Re: UVEX3 N2

PostPosted: Sat Jan 12, 2019 9:36 am
by etienne bertrand
Si je comprends bien ces lampes fluocompactes sont des lampes au mercure ?
