New UVEX3 N3-N4-N5

New UVEX3 N3-N4-N5

Postby Stephane Ubaud » Thu Jul 25, 2019 7:51 am

:D Première lumière pour les spectroscopes UVEX3 N° 3 4 et 5....

Bonjour à tous,
Entre le mois de Juin et le mois de juillet nous nous sommes réunit 4 jours pour le montage et les réglages des 3 nouveaux UVEX3 de la gamme et de 2 modules de calibration.
Voici l'ambiance:

First light of UVEX V3 N°3 4 et 5 spectrograph...

Le groupe de gauche à droite Alain Lopez (N5), Jean luc Martin (N3) et Stéphane Ubaud (N4) réglage sur table


Travail de haute précision ;-)


On fait même travailler les enfants...

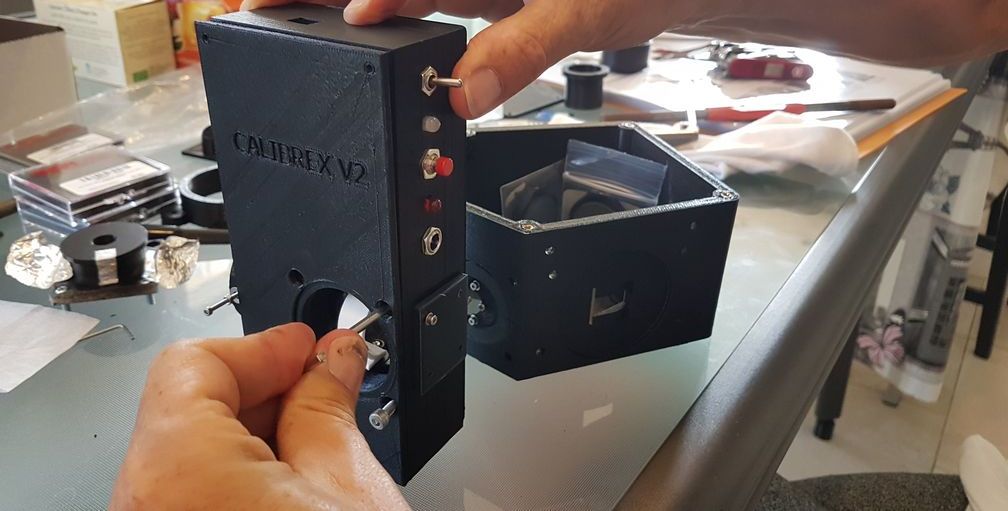

Assemblage avec le module de calibration

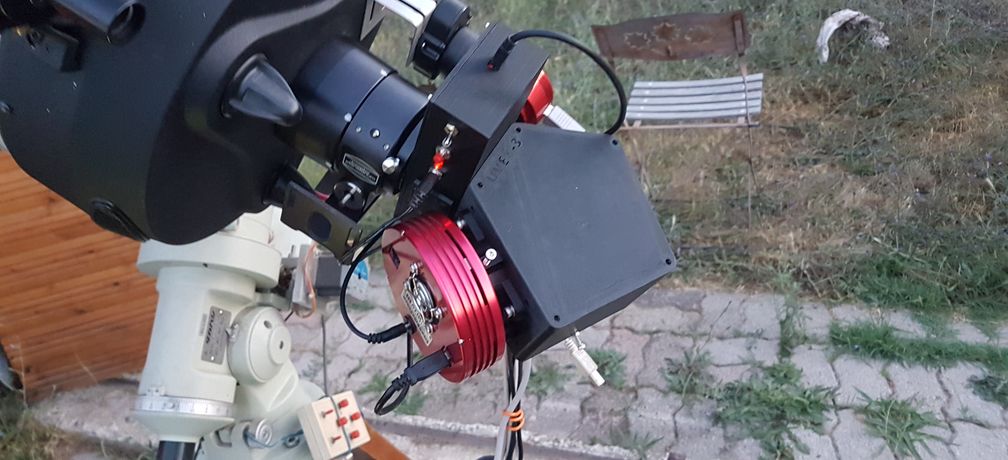

Assemblé avec un C11 EDGE


J'ai été très surpris par la simplicité du réglage, une fois ajusté sur les marques du réglage de base l'UVEX donne tout de suite des spectres, la seule difficulté est le réglage de la mise au point qui demande un peu de patience, car c'est pas toujours simple de déplacer la caméra dans son coulant sans la faire tourner.
Pour l'instant mon UVEX est réglé sur les marques de base, je n'ai fait aucun ajustement des miroirs M1 et M2.
Voici quelques résultats UVEX3 - C11 EDGE - Fente 25µm - ATIK 314L+ réglé dans le visible entre H&K dans le bleu et Ha dans le rouge

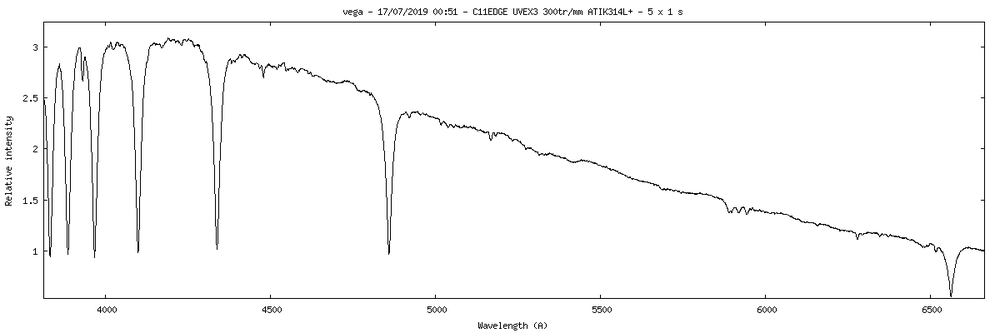

_vega_20190717_036_stephane UBAUD.png
_vega_20190717_036_stephane UBAUD.png (39.66 KiB) Viewed 1071 times

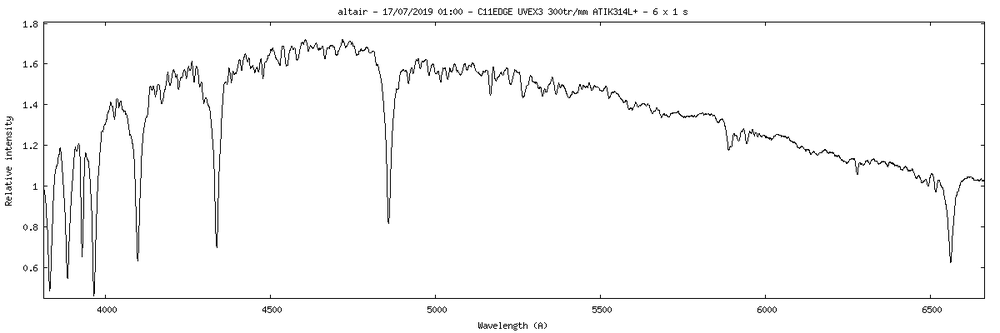

_altair_20190717_042_stephane UBAUD.png
_altair_20190717_042_stephane UBAUD.png (47.3 KiB) Viewed 1071 times

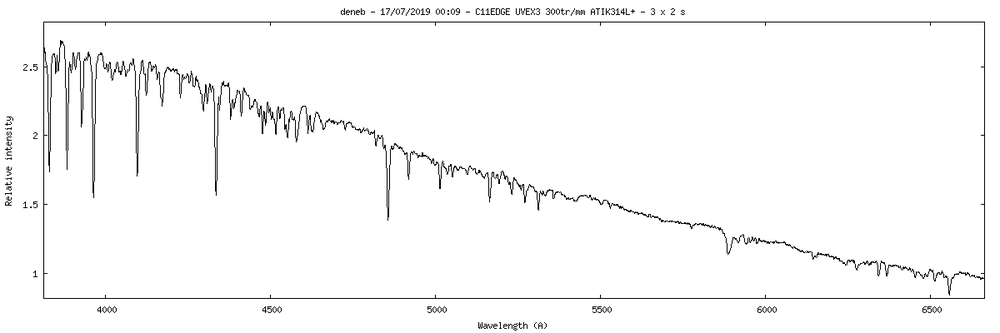

_deneb_20190717_007_stephane UBAUD.png
_deneb_20190717_007_stephane UBAUD.png (44.12 KiB) Viewed 1071 times

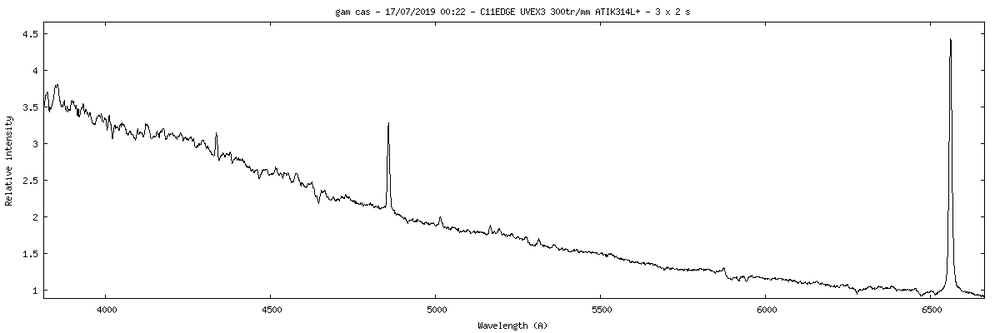

_gamcas_20190717_016_stephane UBAUD.png
_gamcas_20190717_016_stephane UBAUD.png (38.95 KiB) Viewed 1071 times

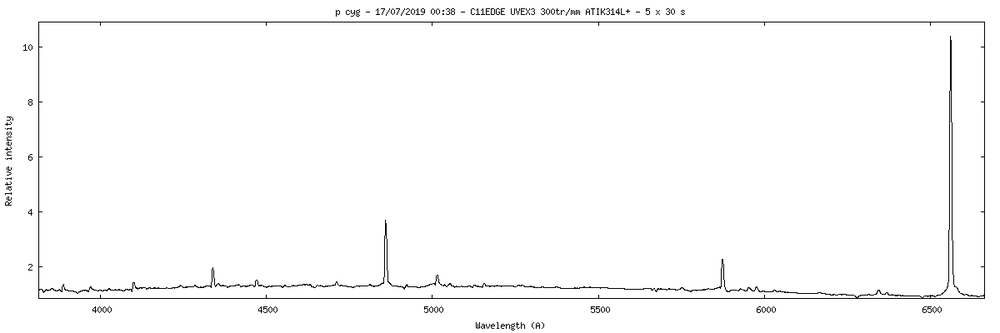

_pcyg_20190717_027_stephane UBAUD.png
_pcyg_20190717_027_stephane UBAUD.png (27.99 KiB) Viewed 1071 times


Vive l'UVEX

Amicalement,
Stéphane UBAUD
Stephane Ubaud

Posts: 46
Joined: Wed Jun 27, 2012 5:09 am

Re: New UVEX3 N3-N4-N5

Postby Michel Verlinden » Mon Nov 18, 2019 8:57 pm

Félicitations encore à l'équipe de Nice.
En passant, quelle et la tension et la puissance de la lampe de flat que vous utilisez avec la carte électronique du Calibrex ? Tungstene 12V -10W ou autre chose ?
Rencontrez-vous une difficulté à effectuer la MAP sur la voie guidage du calguide ?
Merci !
Michel Verlinden

Posts: 133
Joined: Tue Aug 16, 2016 12:11 am

Re: New UVEX3 N3-N4-N5

Postby Dubreuil Pierre » Sat Nov 23, 2019 11:34 am

Bonjour Michel

Cette semaine, avec Alain Lopez nous avons monté un mon module CALIBREX.
Pour le guidage une ZWO120MM toute neuve !

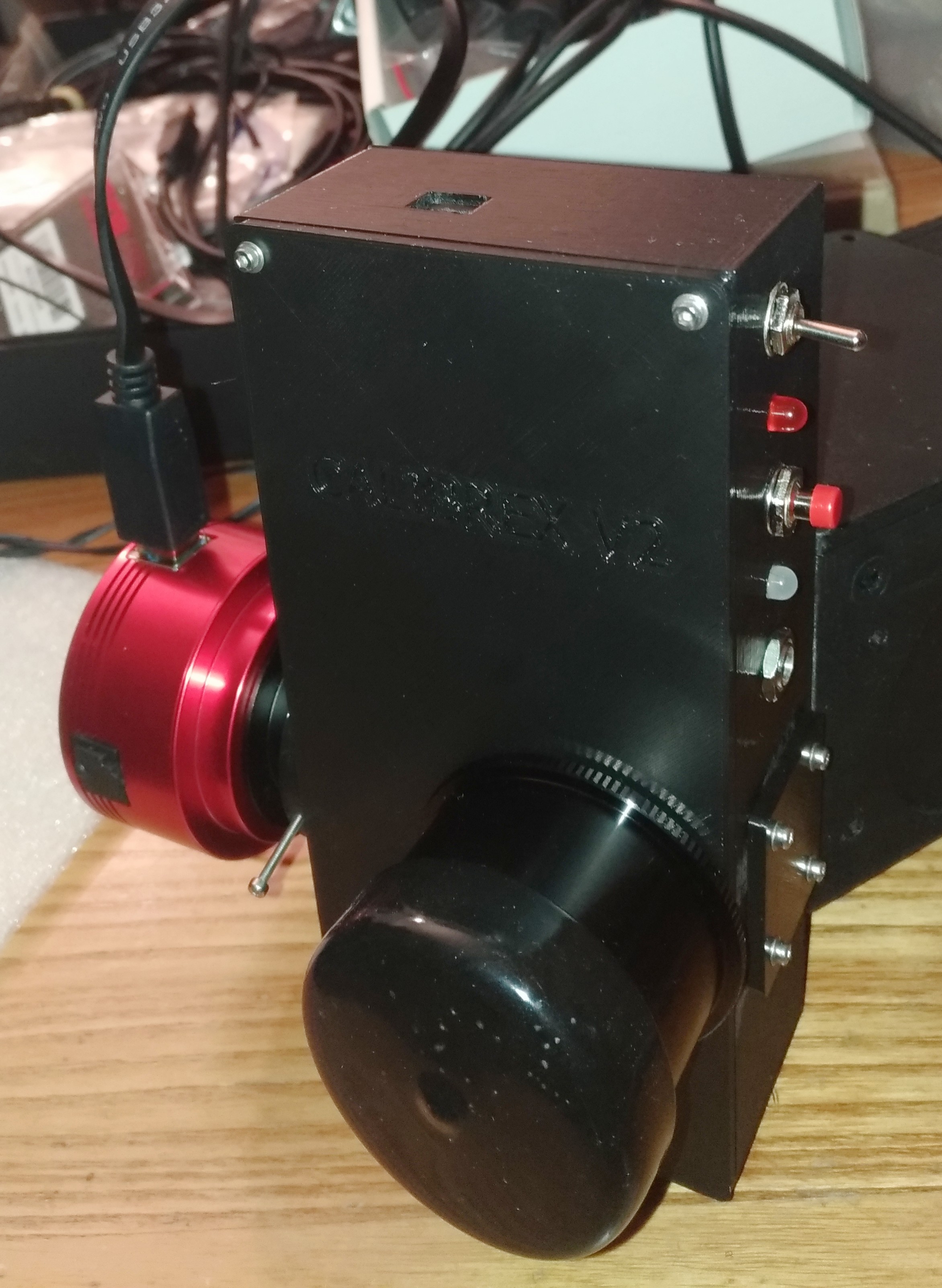

Module CALIBREX

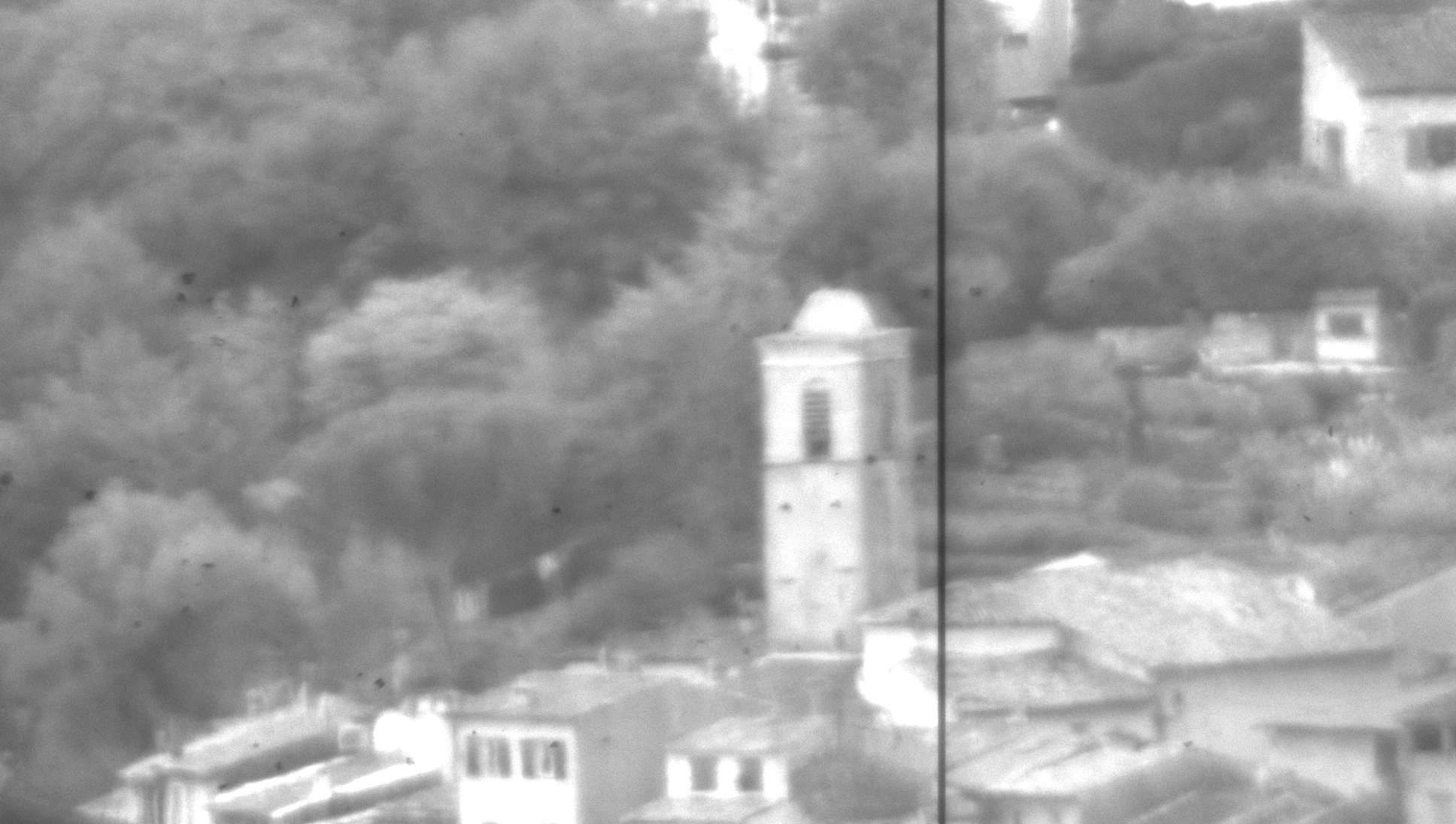

Les essais sur table derriere une lunette 600x800 donne un champ bien net !( village situé à plusieurs Km)

la fente n'est pas centrée mais on verra avec le spectro UVEX monté, pour l'instant j'ai juste mis une fente Sheliak sur un boitier vide
Gattiere fente spectro_00008 09_18_19.png

Concernant la lampe Tungstène, j'ai passé commande pour plusieurs type de lampes, je les attends pour tester.
C'est de toute façon une tension 12V, mais 10w me semble trop puissant.

A suivre

Pierre
Aspremont (06) Fr
Dubreuil Pierre

Posts: 105
Joined: Sat Oct 01, 2011 12:34 pm

Re: New UVEX3 N3-N4-N5

Postby Michel Verlinden » Sat Nov 23, 2019 2:53 pm

Bonjour Pierre,
Merci de ta réponse. Aurais-tu une image côté optique de guidage ? Utilisez-vous l'optique Shelyak, le tube en métal coulissant dans un cylindre imprimé, ou une solution différente ?
Je vois une vis, tu peux nous en dire plus sur la fixation de la caméra ? Existe-t-il des rainures dans le tube où est insérée l'optique de guidage ?
Vivement vos essais sur les étoiles !
Amicalement,
Michel Verlinden
Michel Verlinden

Posts: 133
Joined: Tue Aug 16, 2016 12:11 am

Re: New UVEX3 N3-N4-N5

Postby Thibault N » Tue Jan 07, 2020 3:06 pm

Le projet est tres interessant, merci pour ce retour !
Y-a-t'il une page resumant la marche a suivre et les stl, similaire a la page de CBuil sur l'Uvex pour fabriquer le calibrex ?
Merci pour votre aide !
Thibault N

Posts: 9
Joined: Mon Aug 05, 2019 2:42 pm
