Revamped ISIS/GnuPlot scripts

PostPosted: Sat Nov 22, 2014 9:52 pm
by Serge Golovanow
Hey guys,
I had some fun revamping Christian's GnuPlot scripts used by ISIS, as showed here or below (demos with some fake values) :
Image Image Image

You'll find updated files attached to this post, feel free to adapt and share them back. If something's wrong, update GnuPlot to v4.6 ; edit .gnu files with an utf8-compliant text editor

Re: Revamped ISIS/GnuPlot scripts

PostPosted: Sun Nov 23, 2014 3:19 am
by Christian Buil
Excellent adaptation!

Christian

Re: Revamped ISIS/GnuPlot scripts

PostPosted: Fri Nov 28, 2014 7:53 am
by Francois Teyssier
C'est trés bon, Serge !
Je constate que le terminal pngcairo donne un bien meilleur résultat ; le profil est bien lissé

std original

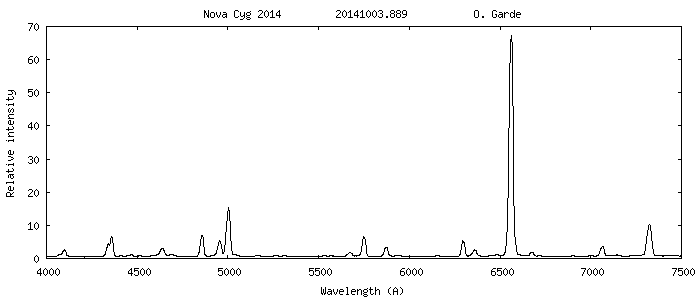

_novacyg2014_20141003_889_Olivier Garde_cb.png
_novacyg2014_20141003_889_Olivier Garde_cb.png (3.18 KiB) Viewed 4957 times


std modifié avec :

# Plot on a PNG file
# -------------------------------------
## terminal pngcairo instead of png is needed for transparency, unicod, ...
set terminal pngcairo enhanced font "Verdana,9" size $4
set output '$5'
replot

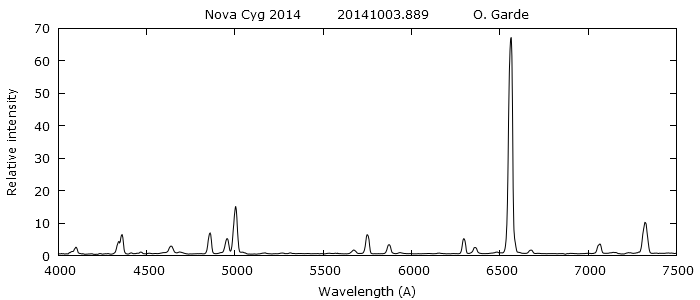

_novacyg2014_20141003_889_Olivier Garde.png
_novacyg2014_20141003_889_Olivier Garde.png (14.95 KiB) Viewed 4957 times


Merci, j'adopte

François

Re: Revamped ISIS/GnuPlot scripts

PostPosted: Sat Nov 29, 2014 9:32 am
by Jacques Montier
Je confirme c'est un super boulot Serge !

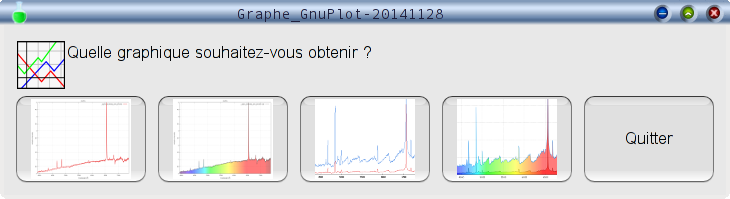

J'en ai profité pour reprendre une partie du code pour améliorer un petit script bash shell qui me permet de tracer les profils spectraux simple ou double échelle en ligne (format classique)
ou avec remplissage coloré (pédagogiquement parlant pour les présentations).



Merci Serge,

Re: Revamped ISIS/GnuPlot scripts

PostPosted: Wed Dec 03, 2014 9:44 am
by Olivier Thizy
Serge - very nice - I really like this new feature!!!

Jacques - tu pourrais mettre ton script modifié en ligne? C'est une super présentation pour choisir le graphe qu'on souhaite!!!

Bref, vraiment sympa vos scripts...

Cordialement,
Olivier Thizy
Vous ne verrez plus des étoiles comme avant !
http://www.shelyak.com/en/

Re: Revamped ISIS/GnuPlot scripts

PostPosted: Wed Dec 03, 2014 3:56 pm
by Jacques Montier
Merci Olivier,

Petite précision toutefois, c'est un script indépendant d'Isis écrit en bash shell sous Linux ; ça ne fonctionne donc pas sous Windows.
Travaillant sous Linux, j'ai écrit ce petit utilitaire pour pouvoir tracer facilement des profils spectraux avec Gnuplot sans avoir à taper des tonnes de lignes de commande (que j'oublie à chaque fois ;) ) et surtout sans avoir à lancer un système Windows.
Je mettrai en ligne le script pour ceux que ça intéresse.

Re: Revamped ISIS/GnuPlot scripts

PostPosted: Thu Dec 04, 2014 8:16 am
by Malcolm Locke
Jacques,

I'd be interested to see your bash script.

Malc

Re: Revamped ISIS/GnuPlot scripts

PostPosted: Thu Dec 04, 2014 5:23 pm
by Jacques Montier
Hello Malcolm and all,

Here are the links to a small demo video and source code of my Linux bash script.
In case of problems tell me,
thanks.

https://sites.google.com/site/jacquesfr35/videos
https://sites.google.com/site/jacquesfr35/telechargement/gnuplot_graph.zip?attredirects=0&d=1

Best regards,
