reglage UVEX(3) G1200 UV Soleil et fluo

reglage UVEX(3) G1200 UV Soleil et fluo

Postby Dubreuil Pierre » Sun Mar 03, 2019 5:11 pm

Bonjour à tous

Ce matin, réglages sur table et ensuite spectre solaire proche UV et lampe de calibration Fluo-compacte.

Calibration sympa avec les 5 raies de la lampe agitée devant le telescope.
La Database Pickles (courbe en rouge) de descend pas suffisamment dans l'UV proche .

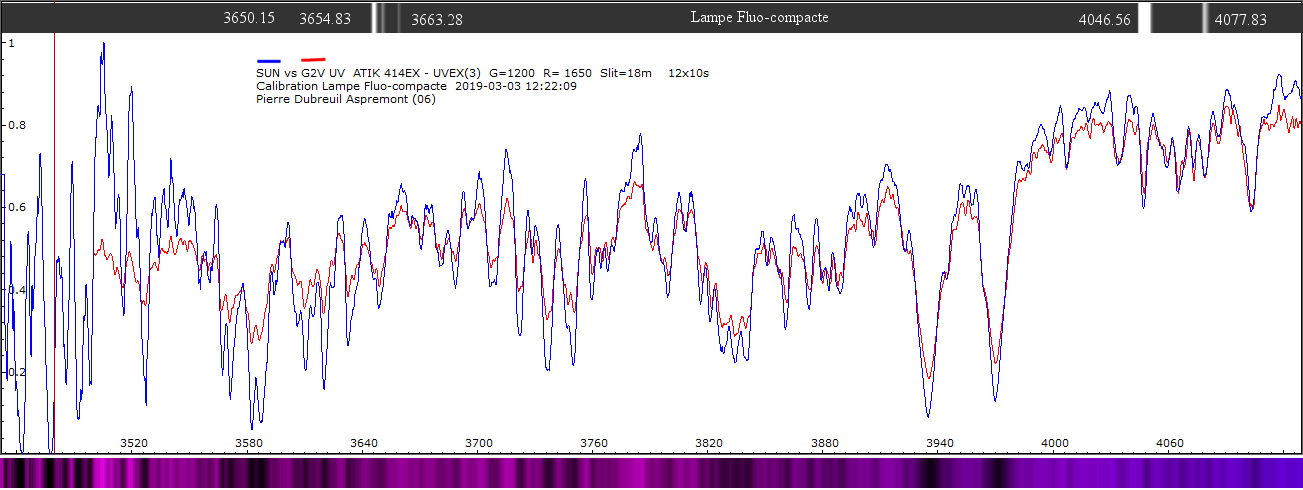

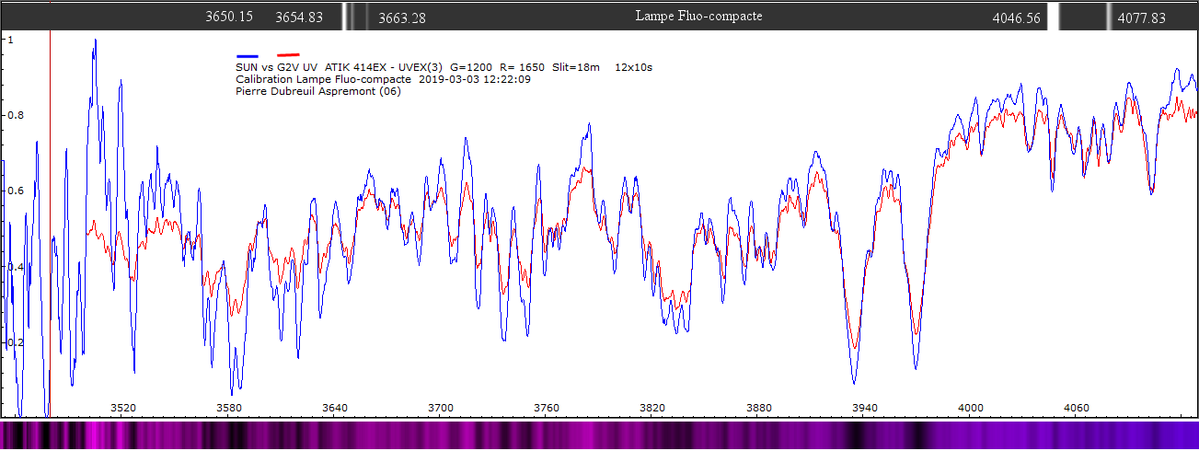

UVEX(3) 1200  Soleil UV 20190303 pierre dubreuil.png
Calib Soleil proche UV avec lampe fluo-compacte


Il reste à tester sur un ciel etoilé !
Cordialement

Pierre
Dubreuil Pierre

Posts: 92
Joined: Sat Oct 01, 2011 12:34 pm

Re: reglage UVEX(3) G1200 UV Soleil et fluo

Postby Christian Buil » Sun Mar 03, 2019 10:12 pm

Il y a un truc dans ISIS qui permet d'avoir un spectre solaire qui va bien plus loin dans l'UV : dans l'onglet Profil, bouton DataBase, puis dans la section "Références longueur d'onde", cliquer sur le bouton Soleil.

(c'est un spectre global du Soleil, qui va jusqu'à la longueur d'onde de 5 A, dont je me sert beaucoup pour mesurer la performance de UVEX, on peut même voir la raie Lyman alpha vers 1200 A, mais certaines versions de la database ont un spectre tronqué dans les courtes longueurs d'onde, me me dire si c'est le cas).

Christian
Christian Buil

Posts: 1232
Joined: Mon Sep 26, 2011 6:59 pm

Re: reglage UVEX(3) G1200 UV Soleil et fluo

Postby James Foster » Mon Mar 04, 2019 4:22 am

Pour: Christian,

Oui, sur ma version d'Isis 5.93, le spectre solaire passe de 3500A à 10 000A. En passant, ce fut un plaisir de vous rencontrer à Valerie et au SMSW-2!

James
James Foster
Lhires III (2400/1800/600 ln/mm Grat) Spectroscope,
LISA IR/Visual Spectroscope (IR Configured Presently)
Alpy 600 with Guide/Calibration modules and Photometric slit
Star Analyzer 200
James Foster

Posts: 288
Joined: Sun Jan 24, 2016 7:14 am

Re: reglage UVEX(3) G1200 UV Soleil et fluo

Postby Dubreuil Pierre » Mon Mar 04, 2019 7:16 am

Bonjour à tous

ERRATUM :
En fait j'ai utilisé les 2 spectres de référence !
Le spectre Pickles pour la réponse instrumentale et le spectre solaire signalé par Christian pour la comparaison sur le graphe.

Le spectre solaire est effectivement tronqué à 3500 (visible sur le graphe)
A noter un décalage estimé à 2A entre les 2 reférences.

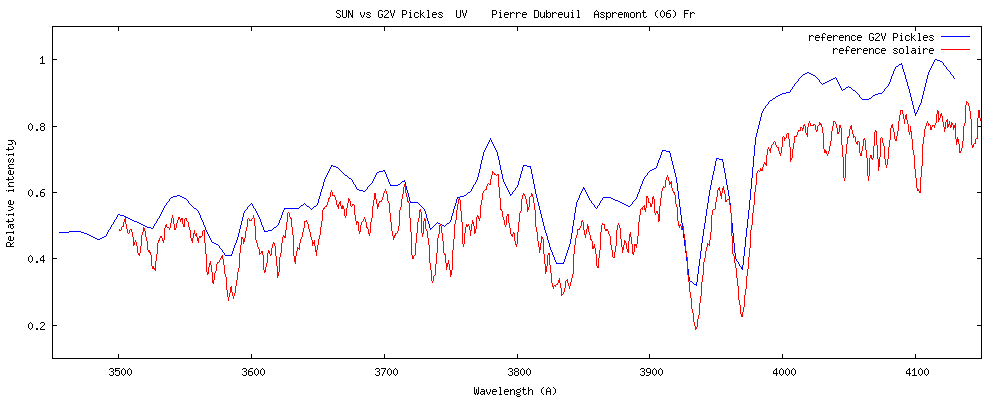

Spectres du Soleil vs G2V Pickles.png
compare G2V databases
Spectres du Soleil vs G2V Pickles.png (8.85 KiB) Viewed 255 times


Pierre
Dubreuil Pierre

Posts: 92
Joined: Sat Oct 01, 2011 12:34 pm

Re: reglage UVEX(3) G1200 UV Soleil et fluo

Postby Christian Buil » Mon Mar 04, 2019 11:58 pm

James, ce fut aussi un très grand plaisir pour moi de vous voir, avec le regret que la rencontre soit trop courte, et que mon anglais soit si mauvais. Aller, il y aura d'autres occasions !

Un petit cadeau pour les lecteurs de ce fil... Vous pouvez télécharger ce fichier sun.dat à l'adresse suivante :

http://www.astrosurf.com/buil/UVEX4/sun.dat

et remplacer le fichier équivalent de votre répertoire data base de ISIS par celui-ci.

A présent vous avez un spectre du soleil qui va de l'extrême UV jusqu'à 2,4 microns environ. Il est très riche et passionnant, vous pouvez le détailler en changeant le facteur de zoom et l'échelle d'intensité. Noter que l'unité est le W/m2/micron au sommet de l'atmosphère terrestre.

Pierre, tu va peut être voir aussi qu'il est mieux calibré que le précédent...

Ne pas hésiter à utiliser pour étalonner vos spectres solaire. Pour la petite histoire, celui que vous avez chez vous est tronqué à 3500 A car je ne pensais pas qu'un jour on observerait à des longueurs d'onde plus courtes, et puis UVEX est arrivé...

Christian
