New UVEX3 N3-N4-N5

[Stephane Ubaud]

Première lumière pour les spectroscopes UVEX3 N° 3 4 et 5....

Bonjour à tous,
Entre le mois de Juin et le mois de juillet nous nous sommes réunit 4 jours pour le montage et les réglages des 3 nouveaux UVEX3 de la gamme et de 2 modules de calibration.
Voici l'ambiance:

First light of UVEX V3 N°3 4 et 5 spectrograph...

Le groupe de gauche à droite Alain Lopez (N5), Jean luc Martin (N3) et Stéphane Ubaud (N4) réglage sur table


Travail de haute précision ;-)


On fait même travailler les enfants...

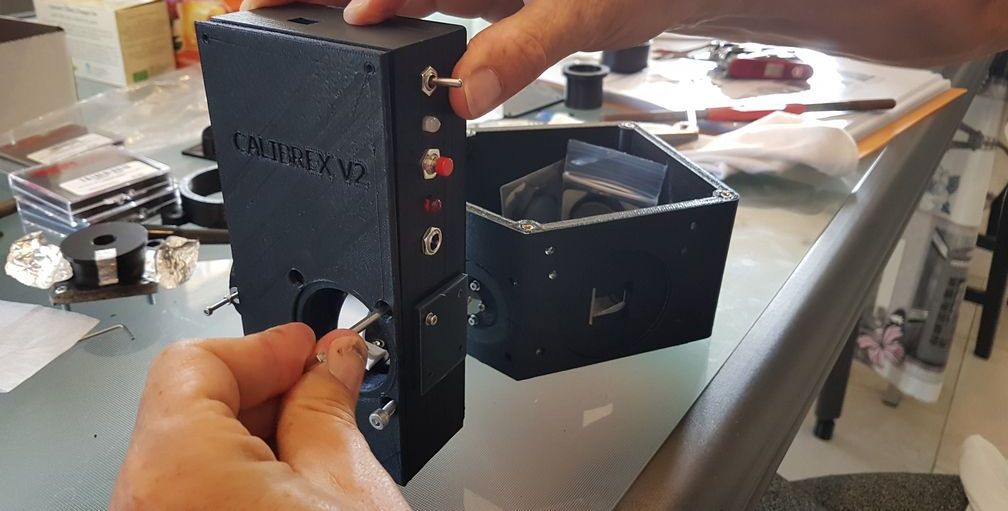

Assemblage avec le module de calibration

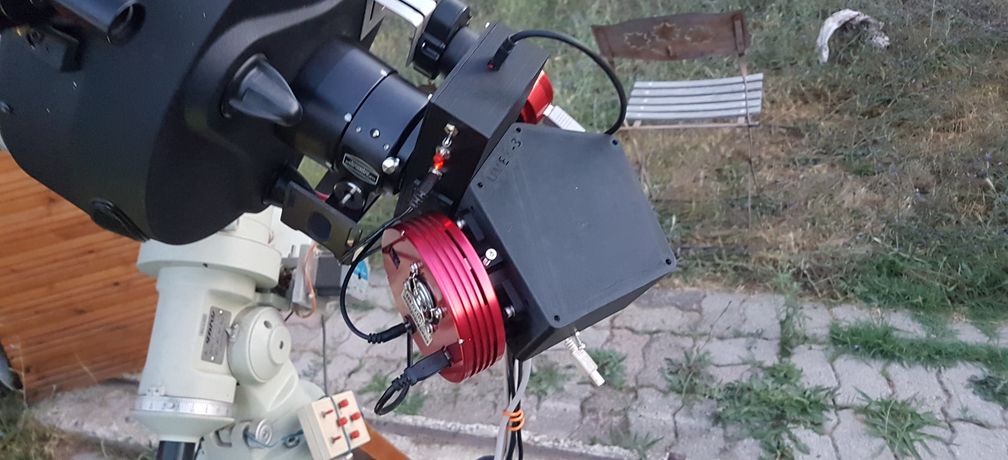

Assemblé avec un C11 EDGE


J'ai été très surpris par la simplicité du réglage, une fois ajusté sur les marques du réglage de base l'UVEX donne tout de suite des spectres, la seule difficulté est le réglage de la mise au point qui demande un peu de patience, car c'est pas toujours simple de déplacer la caméra dans son coulant sans la faire tourner.
Pour l'instant mon UVEX est réglé sur les marques de base, je n'ai fait aucun ajustement des miroirs M1 et M2.
Voici quelques résultats UVEX3 - C11 EDGE - Fente 25µm - ATIK 314L+ réglé dans le visible entre H&K dans le bleu et Ha dans le rouge

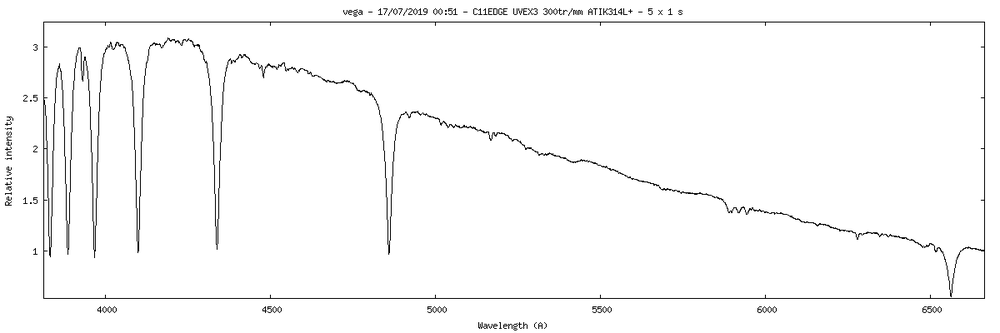

_vega_20190717_036_stephane UBAUD.png (39.66 KiB) Viewed 11039 times

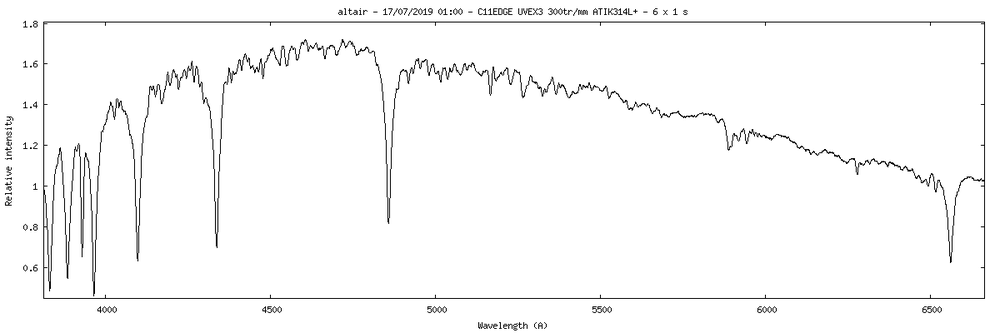

_altair_20190717_042_stephane UBAUD.png (47.3 KiB) Viewed 11039 times

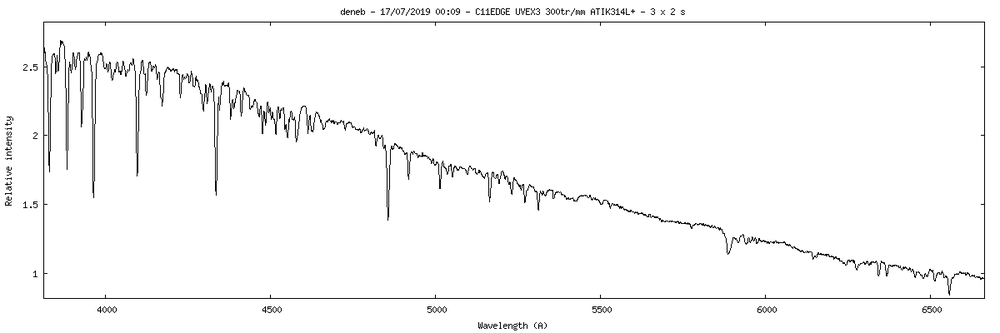

_deneb_20190717_007_stephane UBAUD.png (44.12 KiB) Viewed 11039 times

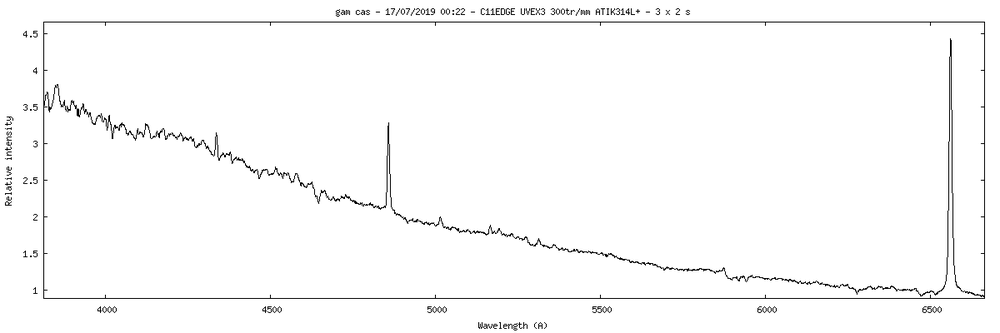

_gamcas_20190717_016_stephane UBAUD.png (38.95 KiB) Viewed 11039 times

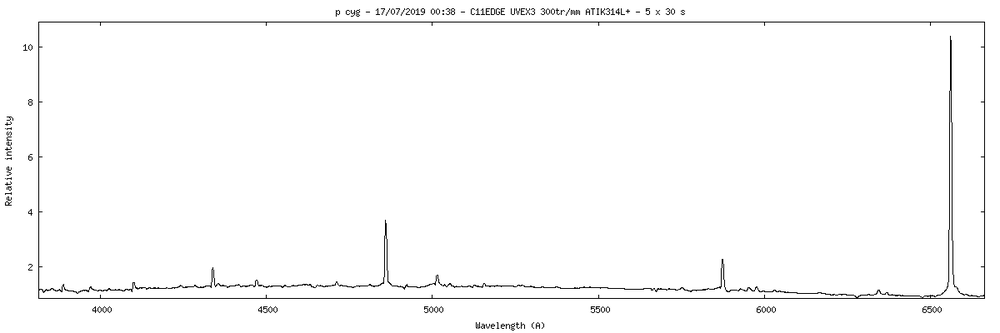

_pcyg_20190717_027_stephane UBAUD.png (27.99 KiB) Viewed 11039 times

Vive l'UVEX

Amicalement,
Stéphane UBAUD

[Michel Verlinden]

Félicitations encore à l'équipe de Nice.
En passant, quelle et la tension et la puissance de la lampe de flat que vous utilisez avec la carte électronique du Calibrex ? Tungstene 12V -10W ou autre chose ?
Rencontrez-vous une difficulté à effectuer la MAP sur la voie guidage du calguide ?
Merci !

[Dubreuil Pierre]

Bonjour Michel

Cette semaine, avec Alain Lopez nous avons monté un mon module CALIBREX.
Pour le guidage une ZWO120MM toute neuve !

Module CALIBREX

Les essais sur table derriere une lunette 600x800 donne un champ bien net !( village situé à plusieurs Km)

la fente n'est pas centrée mais on verra avec le spectro UVEX monté, pour l'instant j'ai juste mis une fente Sheliak sur un boitier vide

Concernant la lampe Tungstène, j'ai passé commande pour plusieurs type de lampes, je les attends pour tester.
C'est de toute façon une tension 12V, mais 10w me semble trop puissant.

A suivre

Pierre
Aspremont (06) Fr

[Michel Verlinden]

Bonjour Pierre,
Merci de ta réponse. Aurais-tu une image côté optique de guidage ? Utilisez-vous l'optique Shelyak, le tube en métal coulissant dans un cylindre imprimé, ou une solution différente ?
Je vois une vis, tu peux nous en dire plus sur la fixation de la caméra ? Existe-t-il des rainures dans le tube où est insérée l'optique de guidage ?
Vivement vos essais sur les étoiles !
Amicalement,
Michel Verlinden

[Thibault N]

Le projet est tres interessant, merci pour ce retour !
Y-a-t'il une page resumant la marche a suivre et les stl, similaire a la page de CBuil sur l'Uvex pour fabriquer le calibrex ?
Merci pour votre aide !

[Michel Verlinden]

Bonjour,
Pour la conjection Calibrex-Telescope, avez-vous réalisé un taraudage du boitier en M42 ? Ou s'agit-il d'un autre procédé ? Avez-vous des flexions ?
Michel Verlinden

[Dubreuil Pierre]

Bonjour Michel

C'est bien un pas de 0.75mm diamètre 42mm femelle ou l'on visse un coulant 50/42vis en metal.

visu 3D:

boitier + coulant 42vis


Coté flexion, la matière entre le spectro et le coulant est assez dense avec en choisissant 3 périmètre et densité 20% à l'impression.
Je n'ai pas encore monté mon module CALIBREX sur l'UVEX, mais Alain et Stéphane s'en servent sans problème apparemment.

Amicalement

Pierre

[Michel Verlinden]

Pierre,

Merci beaucoup de ces informations et du visuel (au passage, j'avais un doute sur la position des lampes).
Les plans d'impression du calibrex sont-il disponibles ? Ils ne sont pas déposés sur le site du projet calibrex.
Tu me confirmes que le solenoïde de la lampe de calibration doit être retiré ?
Quand on teste cette lampe sans jonction à un PC, est-il normal que la lampe clignote ?

Amicalement,
Michel

[lopez villanueva]

Bonjour

Je possède aussi l'Uvex avec son module Calibrex tout en impression 3D. Les fichiers .stl ne sont pas encore dispo sur le site Uvex mais ça va venir, il restait un point à finaliser c'est justement la bague 31.75 qui fixe la caméra de guidage. Pierre avait un léger jeu avec celle ci, maintenant il a fait en impression une autre bague qui vient à l'extérieur de celle ci, maintenant le problème est résolu. Pour mon cas j'ai fait tout imprimé en 3D les pièces par Stéphane et je n'ai pas eu ce problème car il avait un autre model d'imprimante. Tout ce joue au 1/10 ème. Pour les autres pièces aucun soucis, alors Pierre va redessiner cette pièce pour être vraiment sur de ne plus avoir ce problème. Dans ton post tu parles de lampe qui clignote, je ne comprends pas trop, s'agit il de la lampe néon ou de la lampe flat?
Utilises tu la carte électronique Caibrex qui gère l'électronique?
Bonne journée.
Alain

[Michel Verlinden]

Bonjour Alain,
Merci de ton intervention. Merci d'ailleurs infiniment à Stéphane, Pierre, Jean-Luc et Alain d'avoir conçu le calibrex et de contribuer à la diffusion des plans.
Oui, il s'agit bien du montage électronique mis en ligne sur le site du projet uvex/calibrex, avec les mêmes composants et la même carte.
C'est bien la lampe de calibration qui clignote. Mais pour l'instant, le circuit n'est pas relié en usb à un PC. Qu'en penses-tu ?
Amicalement,
Michel Verlinden
